7,3 м²
Модульные каркасы
9,0 м²
22,0 м²
18,2 м²
22,0 м²
14,6 м²
18,2 м²
14,7 м²
17,8 м²
17,8 м²
11,9 м²
7,3 м²
14,6 м²
14,7 м²
11,9 м²

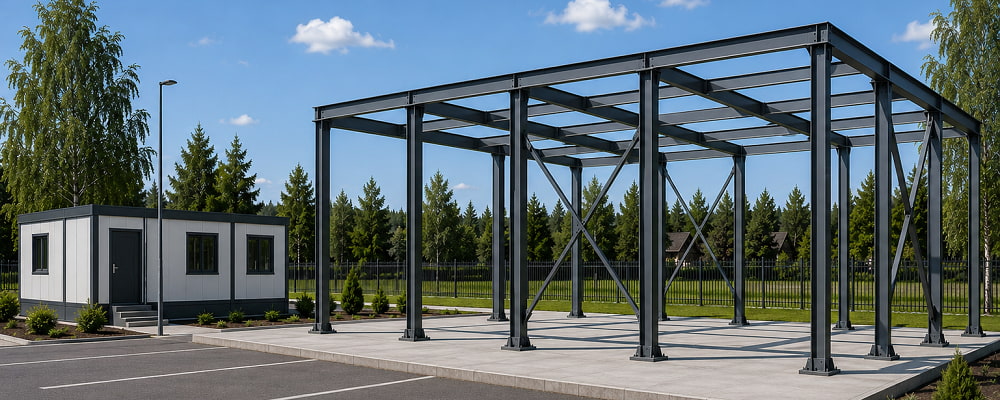

Каркас блок-модуля изготавливается из горячекатаного металла марки Ст3. Конструкция рассчитана на дальнейшую комплектацию стеновыми, потолочными и напольными элементами, а также на установку инженерных систем в зависимости от назначения модуля.
Основа каркаса — сварные рамы, обеспечивающие жёсткость и прочность конструкции. Вертикальные стойки выполняются с болтовым соединением, что упрощает сборку, транспортировку и монтаж модулей на объекте. Такая схема применяется во всех стандартных модульных каркасах.
Блок-модули могут использоваться как самостоятельные конструкции или объединяться между собой для формирования зданий большей площади: офисов, КПП, бытовых помещений, складских, производственных и административных модульных зданий.
Стандартные цвета панелей RAL
RAL 9002
RAL 9003
RAL 7004
RAL 7024
RAL 1014
RAL 1015
RAL 5005
RAL 5002
RAL 6005
Стандартные габариты блок-модулей
| Габарит модуля, мм | Площадь, м² |
|---|---|
| 2435×2990 | 7,3 |
| 2435×4880 | 11,9 |
| 2435×6055 | 14,7 |
| 2435×7325 | 17,8 |
| 3000×2990 | 9,0 |
| 3000×4880 | 14,6 |
| 3000×6055 | 18,2 |
| 3000×7325 | 22,0 |
Примечание: указанные размеры и площади относятся к стандартным вариантам блок-модулей. Комплектация и конструктивные решения могут уточняться в зависимости от назначения объекта и требований проекта.
